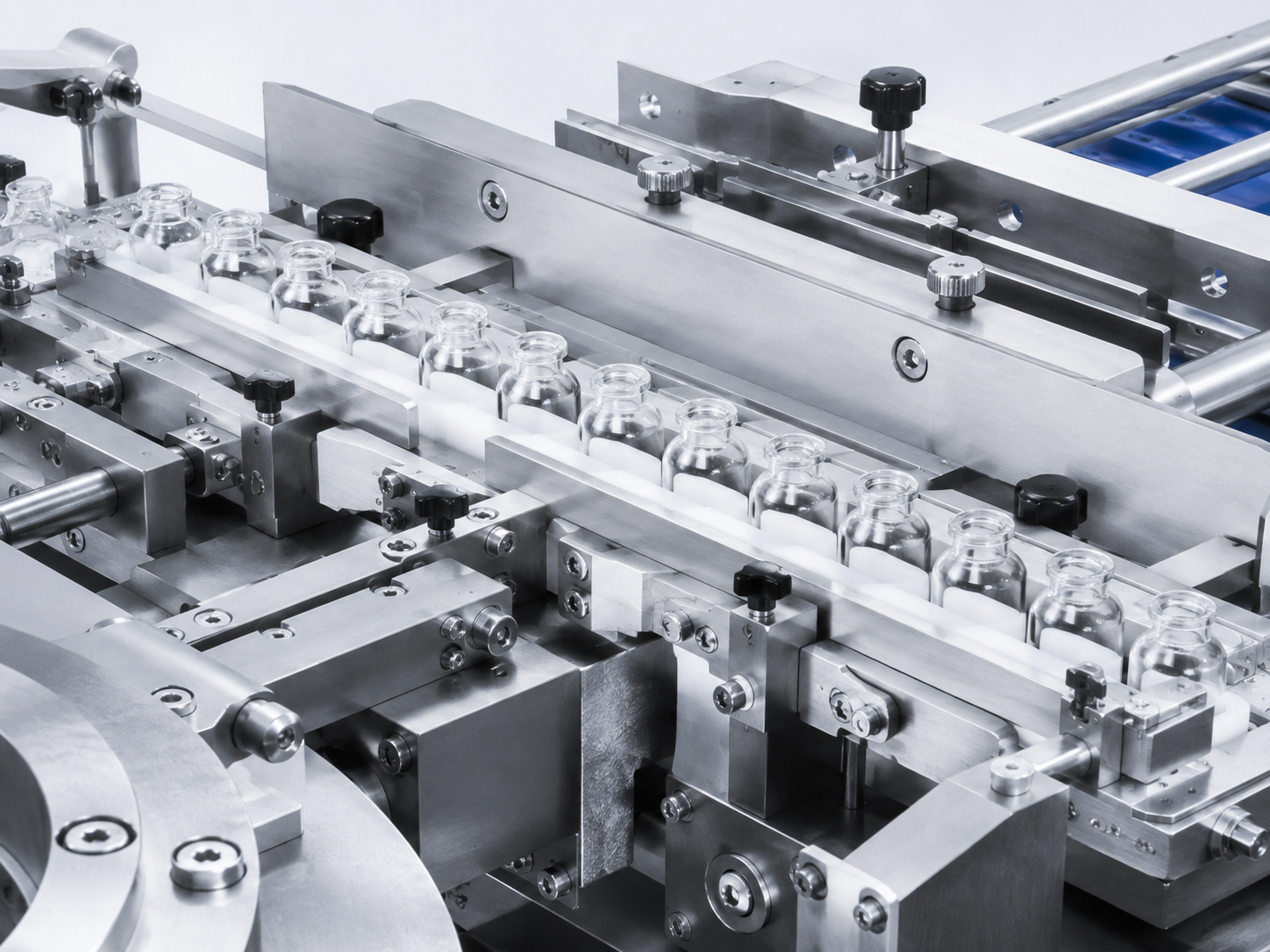

10 VIAL COUNT & STACK
10바이알 포장에 최적화된 계수·집적 시스템
바이알을 정해진 수량으로 계수하고 집적한 뒤 다음 포장 공정으로 전달하는 전용 구성을 통해 10바이알 카톤 포장 공정을 체계적으로 연결합니다.
- 바이알 자동 계수
- 정해진 수량 집적
- 카톤 공정으로 제품 공급
← 전체제품으로 돌아가기
HORIZONTAL CARTONER
MODELHIC - 60B
간헐 수평형 자동 카톤 포장기
Intermittent Motion Horizontal Cartoner
10바이알 계수·집적 공정에 대응하는 간헐 수평형 카톤 포장기
- 15–35
- 10바이알 전용 처리 범위
- 10 VIAL
- 자동 계수·집적 구성
- INTERMITTENT
- 간헐 구동 방식
KEY FEATURES
안정성과 작업 효율을 높이는 핵심 설계
- 0110 VIAL
10바이알 전용 포장
10바이알 카톤 포장 조건에 맞춘 전용 구성
- 02COUNT & STACK
자동 계수·집적
제품을 자동으로 계수하고 정해진 수량으로 집적
- 03INTERMITTENT
간헐 이송 제어
공정을 단계별로 연결하는 간헐 구동 시스템
- 04COMPACT
컴팩트한 장비 구성
제한된 설치 공간을 고려한 집약형 본체 구조
- 05CHANGEOVER
품목 변경 대응
모터와 디지털 인디케이터를 활용한 사이즈 변경

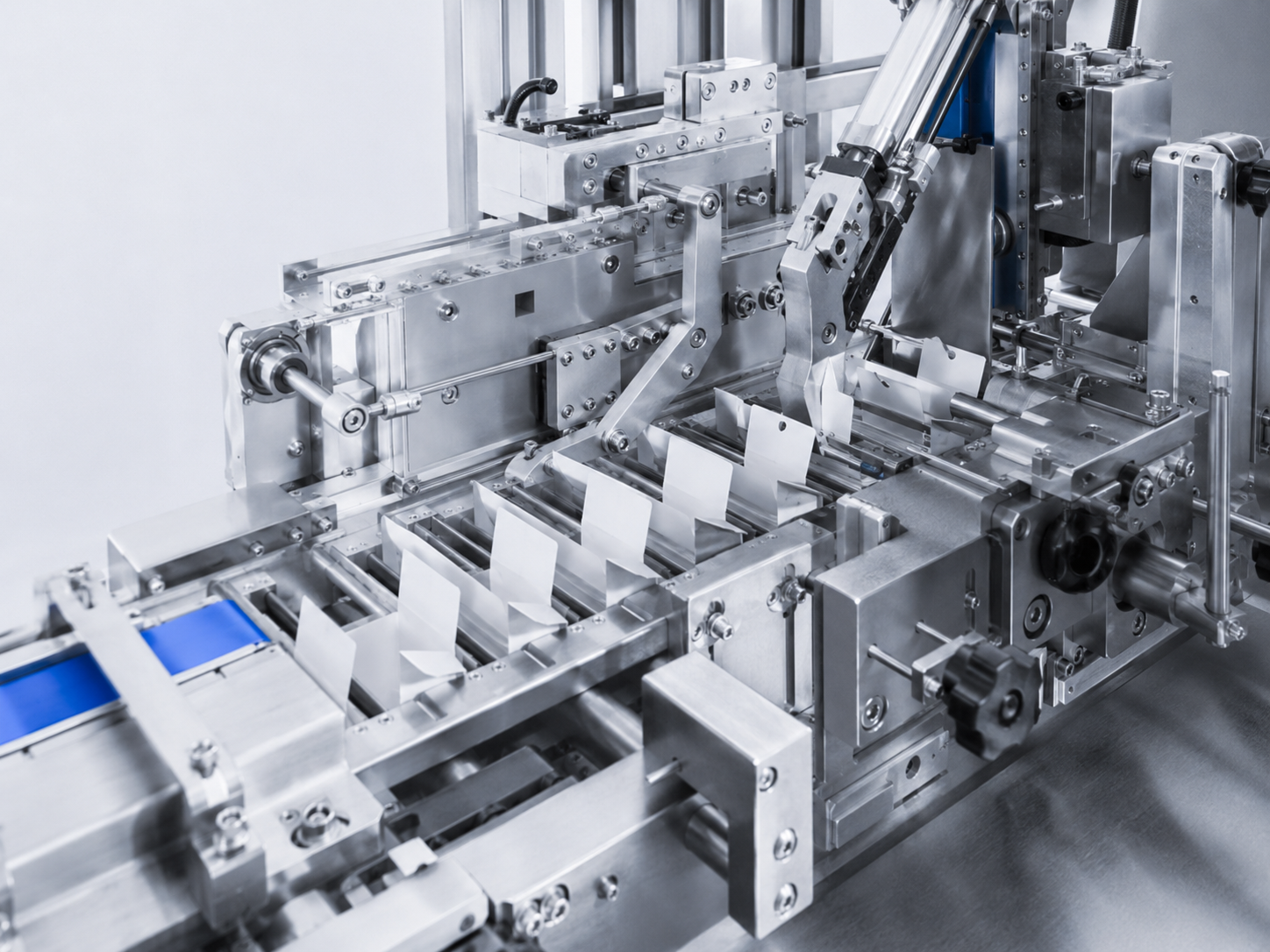

COMPACT INTERMITTENT SYSTEM
컴팩트한 구성으로 완성하는 간헐 포장 공정
공정을 단계별로 구분해 작동하는 간헐 방식과 집약된 장비 구성을 통해 제한된 설치 공간에서도 바이알 포장에 필요한 주요 공정을 효율적으로 배치할 수 있습니다.
- 간헐 구동 방식
- 컴팩트 설치 구조
- 모터식 품목 변경 조정
OPERATION VIDEO
바이알 공급과 간헐 포장 공정의 실제 작동
간헐 수평형 카토너의 병 공급과 카톤 포장 과정을 공식 영상으로 확인할 수 있습니다.
SPECIFICATION
제품 사양
01
기본 사양
- 처리 속도
- 15 ~ 35 10바이알 전용
- 카톤 형식
- Tuck-in (Reverse, Straight), Hotmelt
- 중량
- 2,500kg (본체 기준) + Option
- 소비 전력
- 1.0kW + Option
03
장비 치수
- Width
- 1,475mm
- Height
- 2,100mm
- Length
- 7,083mm 10바이알 전용
02
카톤 규격
| 규격 | A Type | B Type | C Type |
|---|---|---|---|
| Carton Pitch | — | 127mm | 190.5mm |
| Width | — | 20~90mm | 20~160mm |
| Height | 20~65mm | ||
| Length | — | 70~180mm | 70~180mm |
