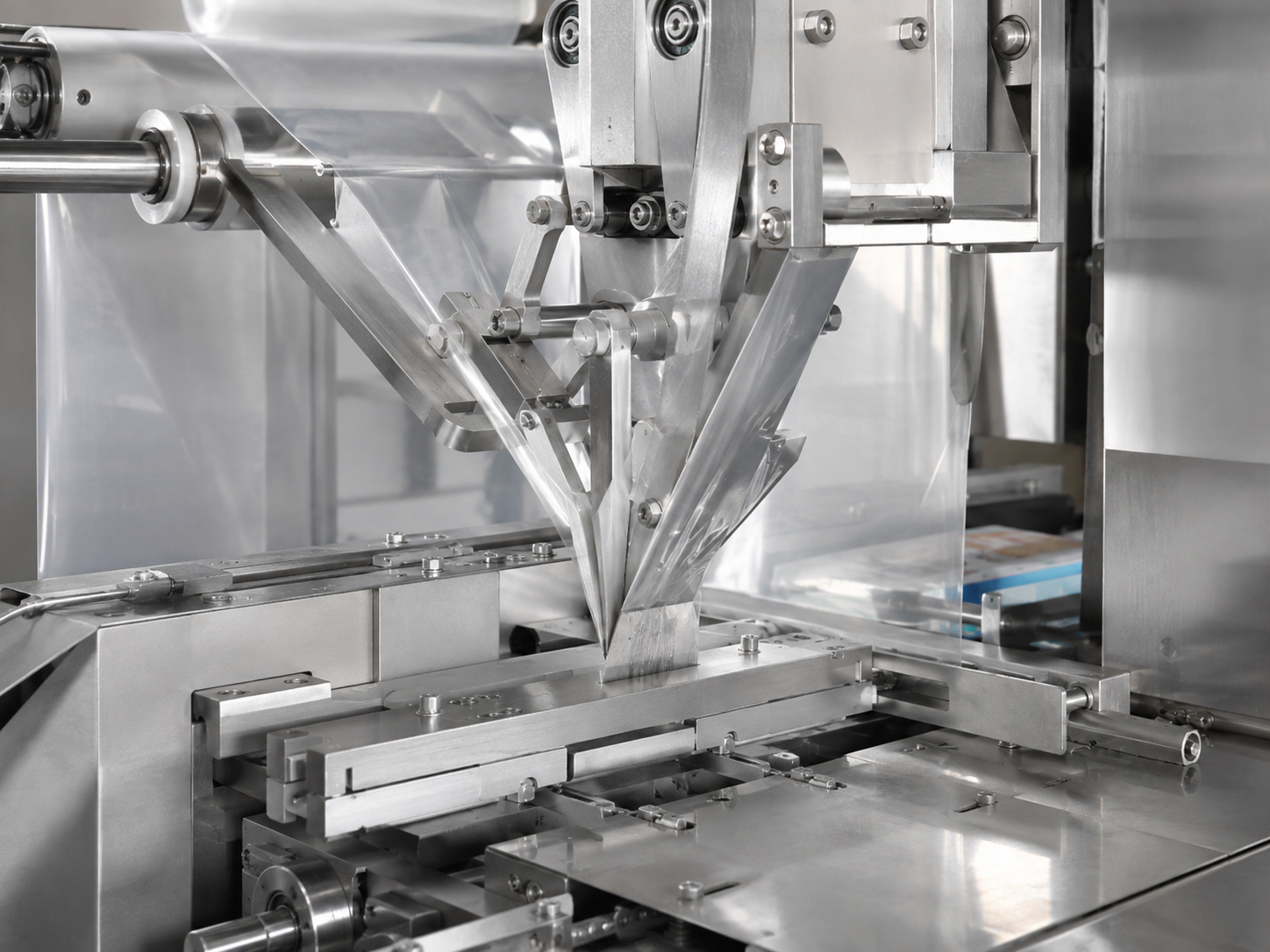

PRECISION FILM GUIDE
제품 외형에 맞춰 감싸는 정밀 필름 가이드
투명 필름을 제품 이송 방향에 맞춰 안정적으로 공급하고 주요 가이드 구조를 통해 제품 외곽을 감싸도록 유도해 이후 접힘과 봉합 공정을 위한 포장 형태를 만듭니다.
- 필름 공급
- 제품 외곽 래핑
- 가이드 기반 필름 제어
← 전체제품으로 돌아가기
OVERLAP PACKAGING
MODELHW - 3
오버 랩핑기
Over Wrapping Machine
투명 필름으로 제품 외부를 감싼 뒤 접힘과 열접착 공정으로 포장을 완성하는 오버랩핑 설비
- MAX 25
- 분당 번들 처리 속도
- PP · PE · OPP
- 열접착 필름 대응
- 20–50㎛
- 적용 필름 두께
KEY FEATURES
필름 공급부터 접힘과 열접착까지 이어지는 핵심 구성
- 01FILM RANGE
PP·PE·OPP 필름 대응
양면 열접착이 가능한 투명 포장필름 적용
- 02FILM FEED
정밀한 필름 공급
제품 이송 방향에 맞춰 필름을 포장 위치로 안내
- 03OVER WRAP
제품 외곽 래핑
제품 또는 묶음의 외부를 투명 필름으로 감싸는 구조
- 04FOLD & SEAL
접힘·열접착 공정
필름 접힘 구간을 정리하고 열접착으로 포장 마감
- 05SIZE RANGE
다양한 포장 규격 대응
최대 180W × 115H × 245Lmm 포장 규격 적용

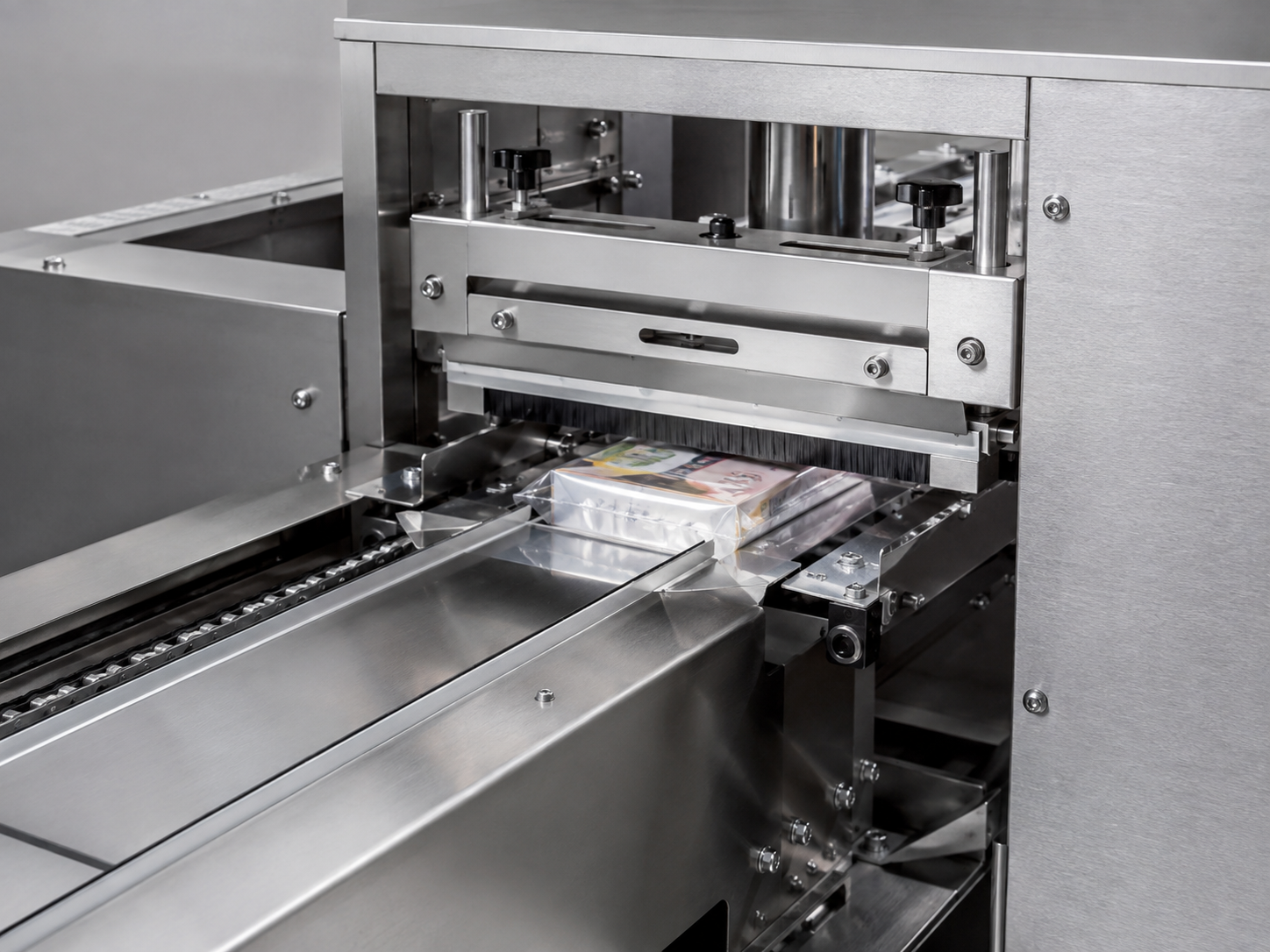

FOLDING & HEAT SEALING
접힘과 열접착으로 마무리하는 오버랩 포장
제품 외부를 감싼 필름의 접힘 구간을 정리하고 열접착 공정으로 마감한 뒤 다음 공정으로 안정적으로 배출할 수 있도록 구성합니다.
- 필름 접힘
- 열접착 마감
- 포장 후 배출
SPECIFICATION
제품 사양
01
기본 사양
- 처리 속도
- Max 25 bundle/min
- 필름
- Both side heat sealable PP, PE, OPP
- 중량
- about 1,500kg
- 소비 전력
- 1.2kW + Option
03
장비 치수
- Width
- 1,313mm
- Height
- 2,160mm
- Length
- 3,025mm
02
최대 포장 규격
| 규격 | 적용 범위 | 단위 | 비고 |
|---|---|---|---|
| Width | Max 180 | mm | 제품 또는 번들 폭 |
| Height | Max 115 | mm | 제품 또는 번들 높이 |
| Length | Max 245 | mm | 제품 또는 번들 길이 |
| Film Thickness | 20~50 | ㎛ | PP·PE·OPP 필름 |
