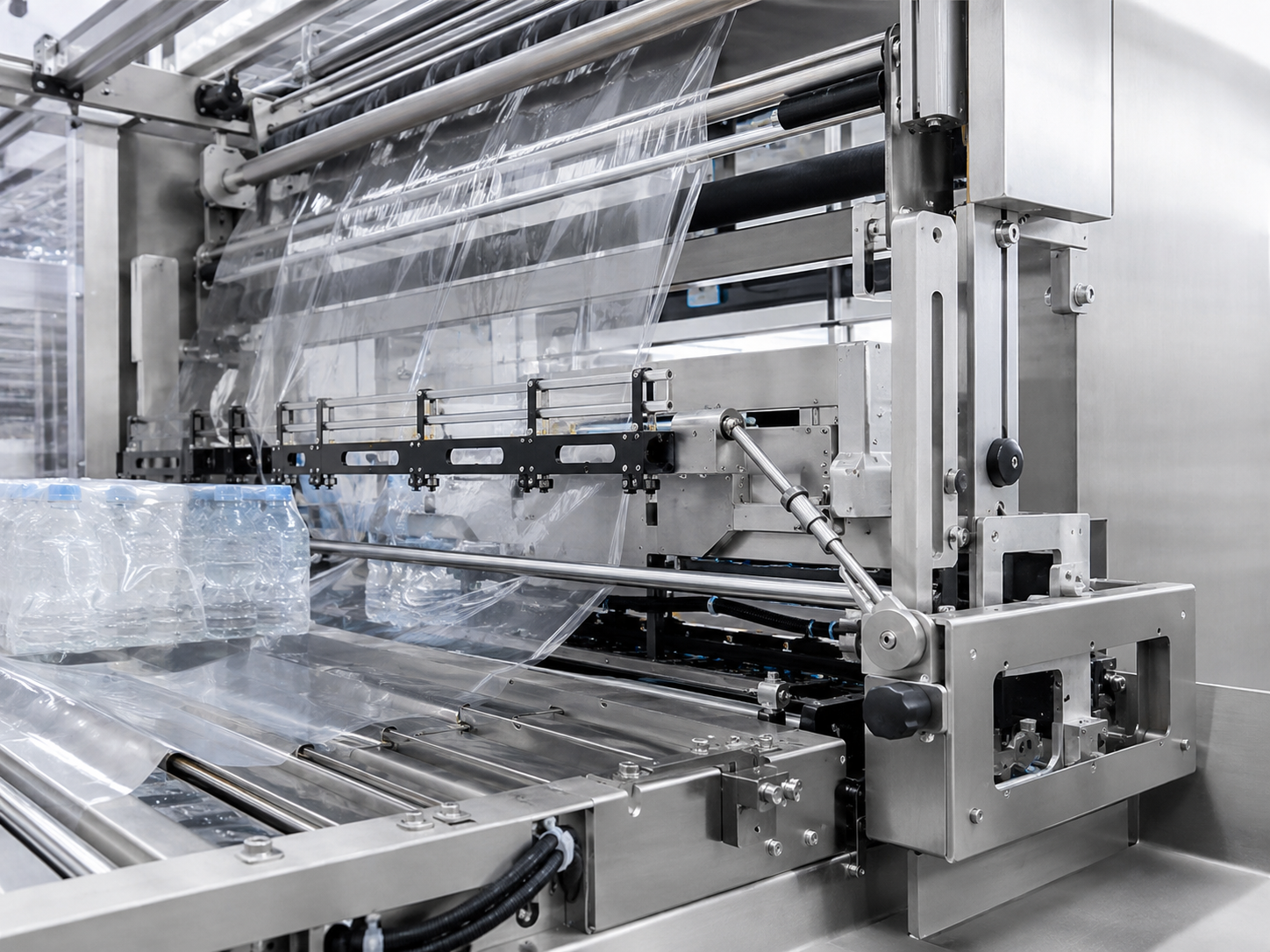

CONTROLLED FILM FEED
집적된 제품을 감싸는 정밀한 필름 공급 구조
설정된 단위로 집적된 제품을 포장 위치로 이송하고 수축필름을 일정하게 공급해 다음 수축 공정으로 연결될 수 있도록 포장 형태를 구성합니다.
- 제품 단위 집적
- 수축필름 공급
- 번들 형태 형성
← 전체제품으로 돌아가기
SHRINK PACKAGING
MODELHS - 450W
집적 수축 포장기
Over Type Stretch Wrapping Machine
제품을 일정 단위로 집적하고 PE·PP 수축필름으로 감싸 수축터널 공정까지 연결하는 번들 포장 설비
- MAX 20
- 분당 번들 처리 속도
- PE · PP
- 수축필름 대응
- SHRINK TUNNEL
- 수축 공정 연계
KEY FEATURES
집적부터 수축까지 번들 포장을 완성하는 핵심 구성
- 01COLLATION
제품 자동 집적
설정된 포장 단위에 맞춰 제품군을 번들 형태로 구성
- 02FILM RANGE
PE·PP 수축필름 대응
열수축이 가능한 PE 또는 PP 필름 적용
- 03FILM FEED
안정적인 필름 공급
최대 400mm 폭의 필름을 포장 위치로 일정하게 공급
- 04BUNDLE WRAP
번들 단위 수축 포장
집적된 제품군을 필름으로 감싸 수축 전 형태 형성
- 05TUNNEL LINK
수축터널 연계 구성
필름 포장 후 Heat Shrink Tunnel 공정으로 연결

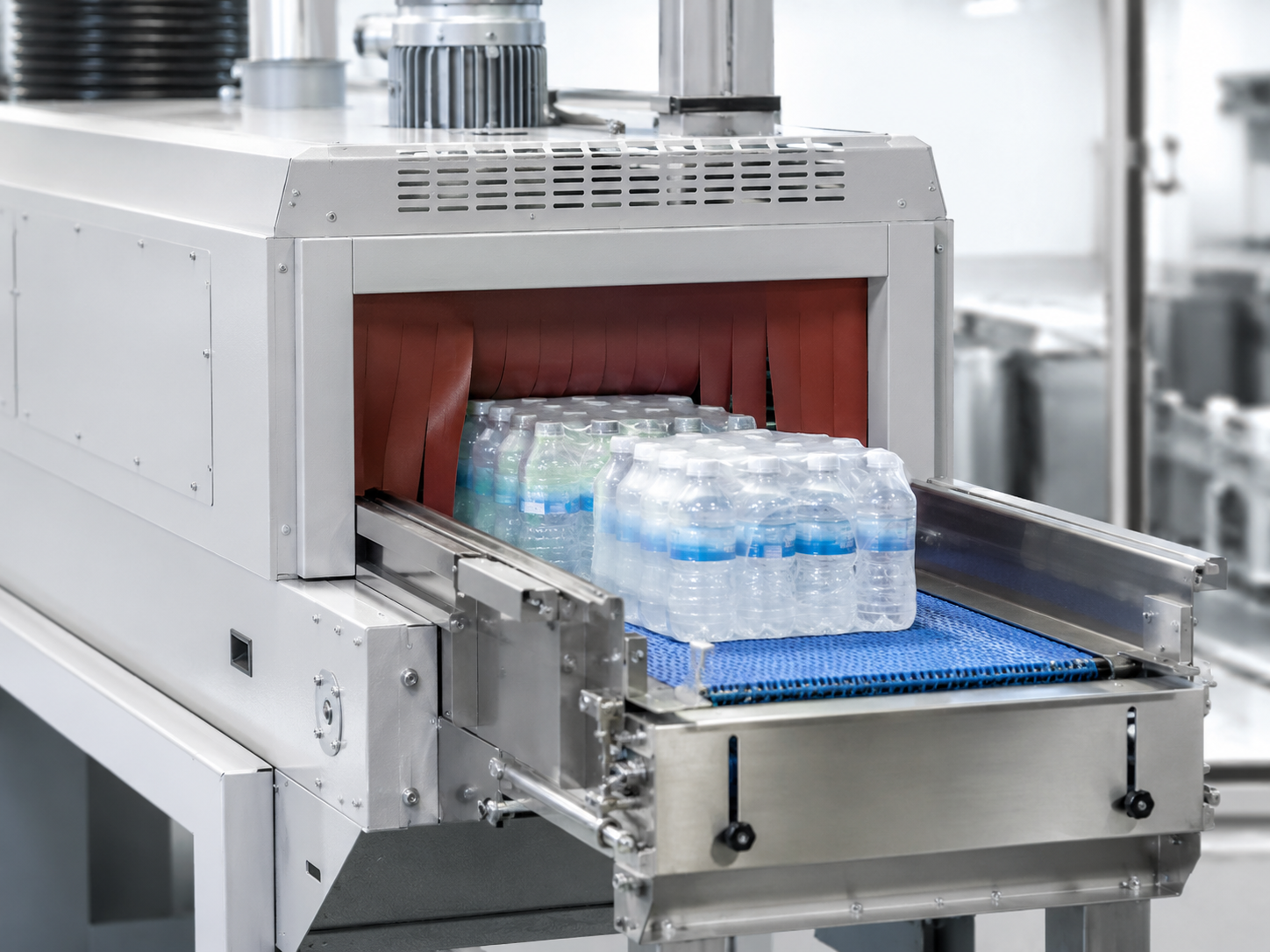

HEAT SHRINK PROCESS
수축터널을 거쳐 완성하는 번들 포장
필름으로 감싸진 제품을 수축터널 공정으로 이송해 포장재가 제품군의 외형에 맞게 수축되도록 하여 보관과 이동에 적합한 번들 형태로 마무리합니다.
- Shrink Tunnel 연계
- PE·PP 필름 대응
- 번들 단위 포장
SPECIFICATION
제품 사양
01
기본 사양
- 처리 속도
- Max 20 bundles/min
- 필름
- Heat shrinkable PE or PP
- 중량
- about 1,000kg (본체 기준) + Option
- 소비 전력
- 1.0kW + Heat shrink tunnel 8~16kW
03
장비 치수
- Width
- 1,355mm
- Height
- 1,680mm
- Length
- 2,085mm
02
적용 포장 규격
| 규격 | 적용 범위 | 단위 | 비고 |
|---|---|---|---|
| Width | 80~350 | mm | 제품 구성에 따라 속도 변동 |
| Height | 50~150 | mm | 제품 구성에 따라 속도 변동 |
| Length | 60~180 | mm | 제품 구성에 따라 속도 변동 |
| Film Width | Max 400 | mm | PE 또는 PP |
| Film Thickness | 25~100 | ㎛ | Heat shrinkable film |
