CONTINUOUS SLEEVE FORMING
연속 성형과 핫멜트 봉함으로 완성하는 슬리브 포장

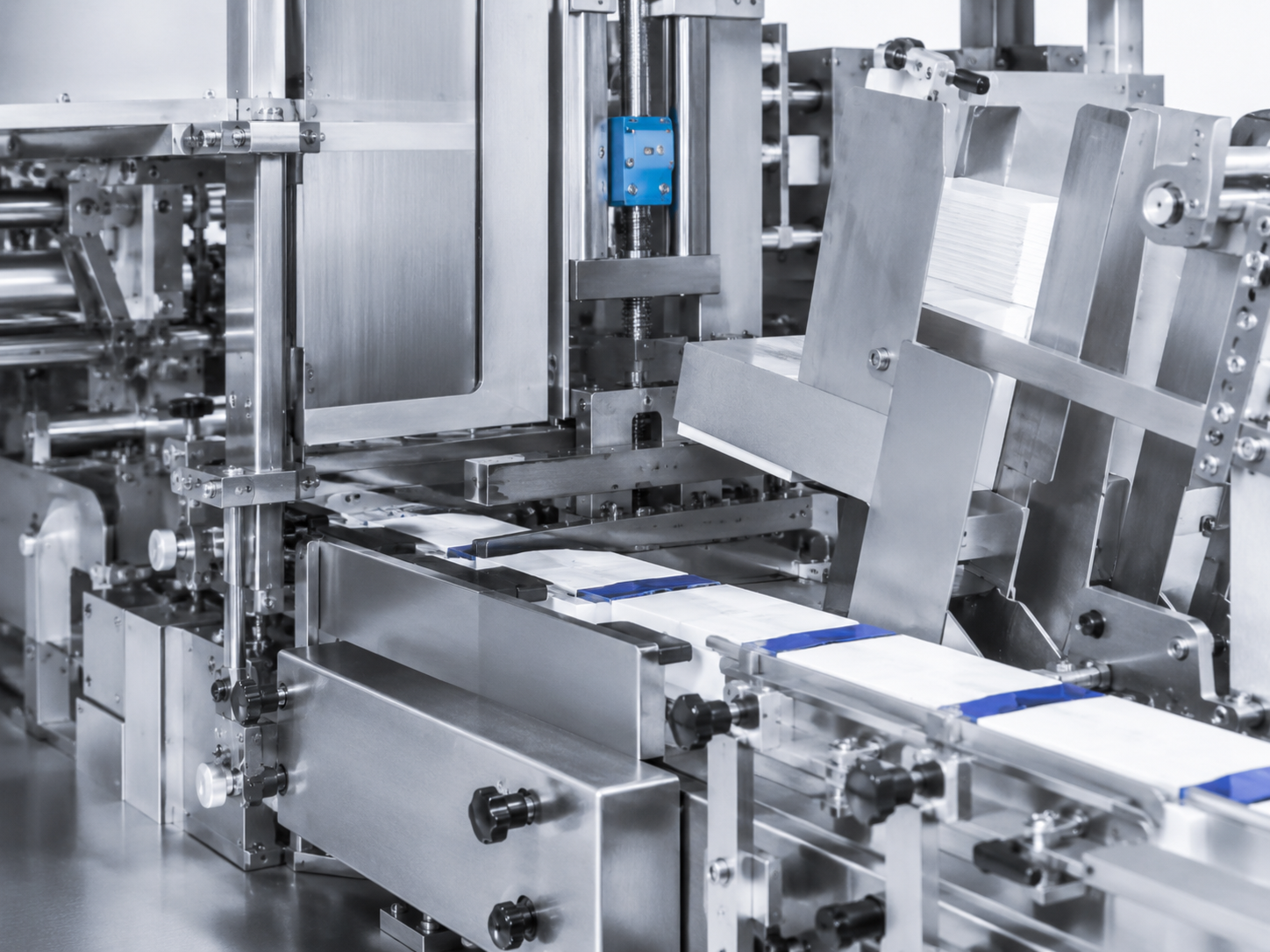

2헤드 로터리 추출 구조로 슬리브 카톤을 연속 공급하고, NORDSON 핫멜트 시스템과 연결해 성형부터 봉함까지 하나의 연속 공정으로 구성합니다.
- 2헤드 로터리 카톤 추출
- 연속 슬리브 성형
- 핫멜트 봉함 구성
← 전체제품으로 돌아가기
SLEEVE CARTONER
MODELHW - 100
슬리브 카토너
Wrap Around Sleeve Cartoner
서보 기반 연속 구동과 2헤드 로터리 추출, 핫멜트 봉함을 결합한 고속 슬리브 카토너
- 80–120
- 분당 슬리브 처리 범위
- SERVO
- 중요 구동부 정밀 제어
- HOT MELT
- NORDSON 봉함 구성
KEY FEATURES
고속 연속 슬리브 포장을 위한 핵심 구성
- 01SERVO DRIVE
서보 기반 정밀 구동
중요 구동부에 서보모터를 적용한 구동 구성
- 02CONTINUOUS
전자동 연속 슬리브 포장
슬리브 공급부터 봉함까지 이어지는 연속 구동 설계
- 032 HEAD ROTARY
2헤드 로터리 카톤 추출
2 Head Rotary Extraction Head를 이용한 슬리브 공급
- 04HOT MELT
NORDSON 핫멜트 봉함
NORDSON 핫멜트 장치를 적용한 슬리브 접착
- 05NUMERIC CONTROL
수치제어 기반 빠른 조정
중요 조절부를 수치화해 규격 변경 작업을 지원

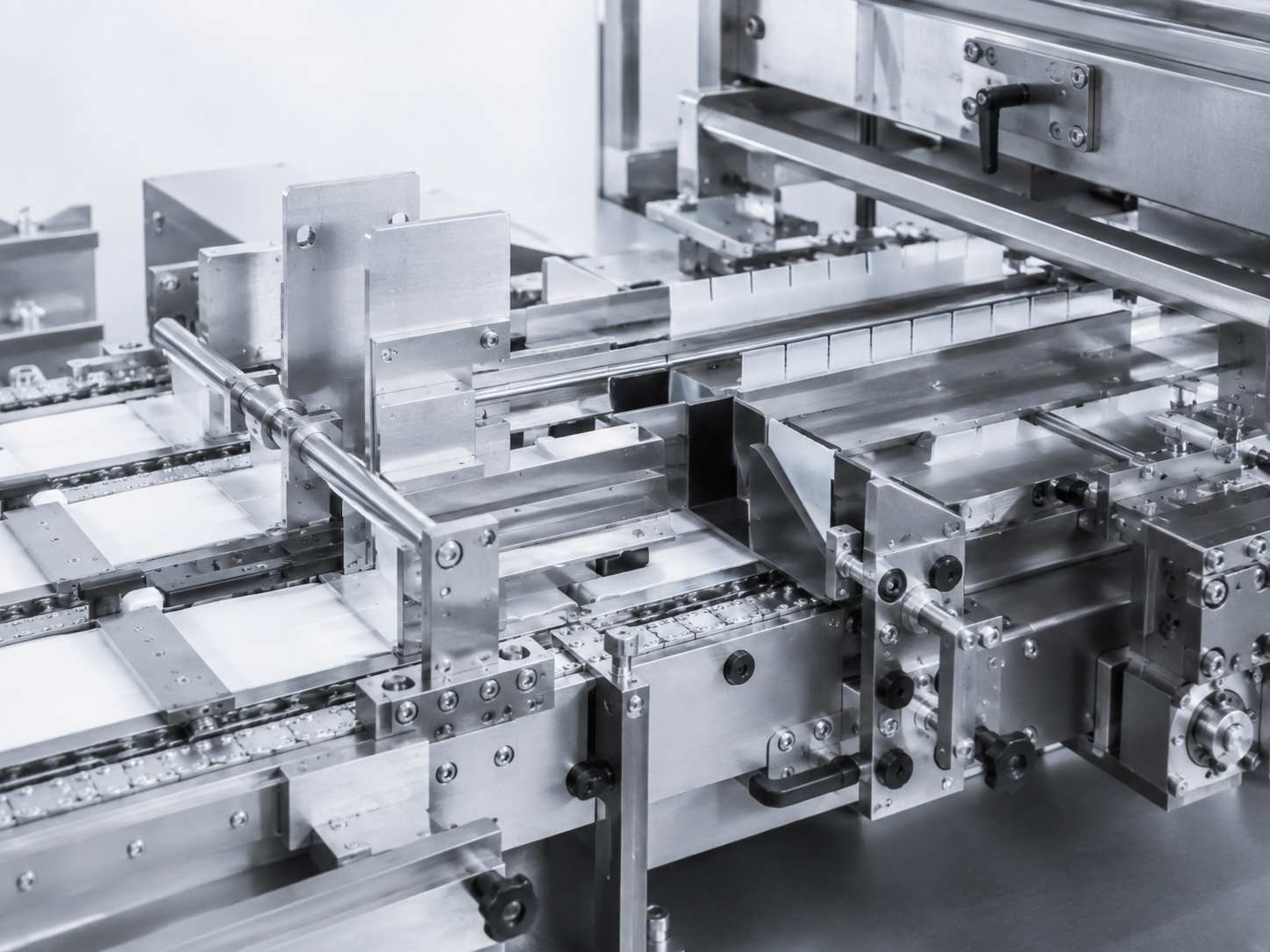

SERVO NUMERIC CONTROL
서보 구동과 수치제어로 대응하는 고속 생산
중요 구동부에 서보모터를 적용하고 주요 조절부를 수치화해 생산 규격 변경 시 반복적인 조정 작업을 줄이면서 80~120 carton/min 범위의 연속 운전에 대응합니다.
- 중요 구동부 서보모터
- 주요 조절부 수치제어
- 80~120 carton/min
OPERATION VIDEO
고속 슬리브 포장 공정의 실제 작동
슬리브 공급과 성형, 핫멜트 봉함으로 이어지는 HW-100의 연속 운전을 공식 영상으로 확인할 수 있습니다.
SPECIFICATION
제품 사양
01
기본 사양
- 처리 속도
- 80 ~ 120 carton/min
- 포장 형식
- Wrap Around Sleeve
03
장비 치수
- Length
- 3,451±100mm
- Width
- 900±50mm
- Height
- 1,594±50mm
02
슬리브 규격
| 규격 | 적용 범위 | 단위 | 비고 |
|---|---|---|---|
| Width | 60~180 | mm | 협의 후 변경 가능 |
| Length | 60~180 | mm | 협의 후 변경 가능 |
| Height | 25~80 | mm | 협의 후 변경 가능 |
