TRAY SLEEVE FLOW
트레이 제품에 맞춘 유연한 슬리브 포장

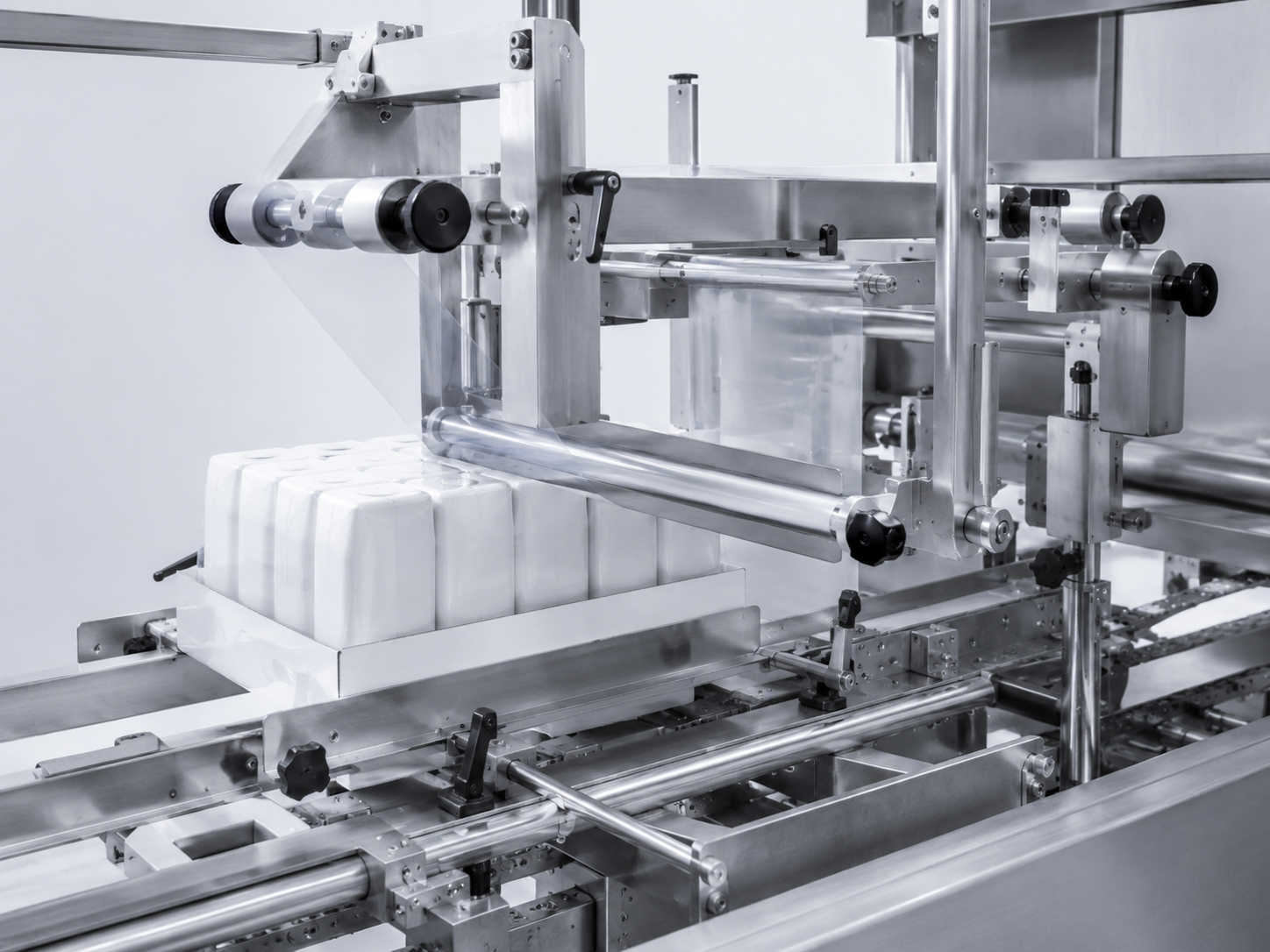

수작업 투입에 적합한 작업 구간과 컴팩트한 이송 구조를 바탕으로 트레이 단위 제품을 슬리브 포장 공정에 안정적으로 연결하도록 구성했습니다.
- 트레이 단위 제품 투입
- 수작업 친화적 작업구간
- Sleeve 포장 대응
← 전체제품으로 돌아가기
SLEEVE PACKAGING
MODELHWC - 30TR
트레이용 슬리버
Auto Tray Sleever
다품종 소량생산과 수작업 중심 트레이 슬리브 포장에 적합한 컴팩트 장비
- 20–30
- 분당 트레이 처리 범위
- MULTI-PRODUCT
- 다품종 소량생산 대응
- COMPACT
- 수작업 중심 장비 구성
KEY FEATURES
다품종 트레이 포장을 위한 유연한 설계
- 01SMALL LOT
다품종 소량생산 대응
품목 변화가 잦은 트레이 슬리브 포장에 특화
- 02FEWER PARTS
교환부품 최소화
제품 변경에 필요한 교환부품 수를 줄인 구성
- 03QUICK CHANGE
빠른 제품 Change
다품종 생산 전환 시 셋업 부담을 줄이는 조정 구조
- 04MANUAL WORK
수작업 중심 컴팩트 설계
작업자 투입과 제한된 설치 공간을 고려한 본체
- 05LINE EXTENSION
진입·배출라인 확장 대응
생산 조건에 따라 제품 진입 및 배출라인 추가 가능

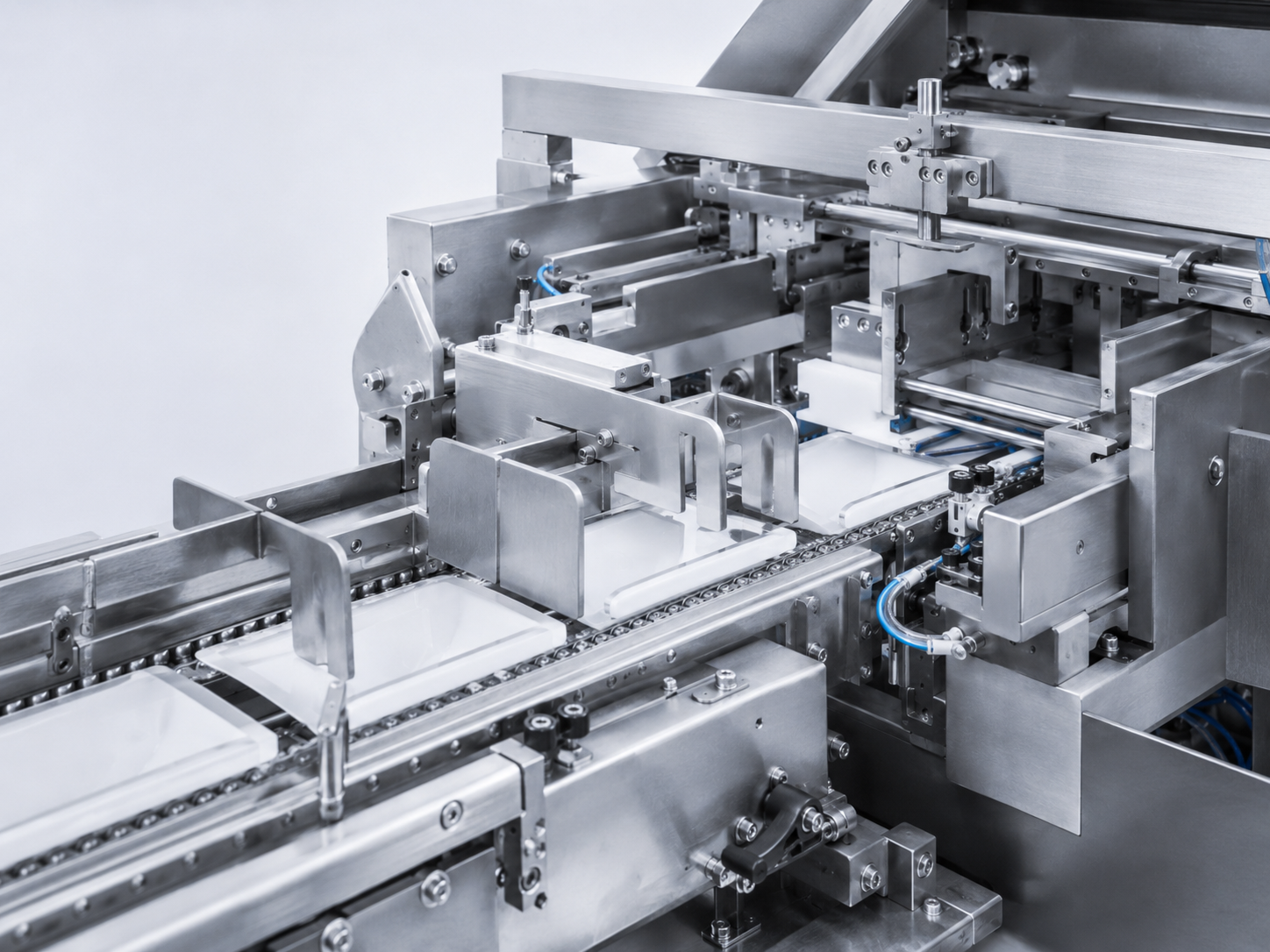

QUICK PRODUCT CHANGE
교환부품을 줄여 빠르게 대응하는 다품종 생산
제품 변경 시 필요한 교환부품을 최소화해 다품종 소량생산 환경에서 셋업 부담을 줄이고, 필요에 따라 제품 진입·배출라인을 추가할 수 있도록 구성됩니다.
- 교환부품 최소화
- 빠른 제품 Change
- 진입·배출라인 추가 가능
OPERATION VIDEO
트레이 슬리브 포장 공정의 실제 작동
수작업 투입부터 슬리브 포장과 배출까지 이어지는 HWC-30TR의 작동 흐름을 실제 영상으로 확인할 수 있습니다.
SPECIFICATION
제품 사양
01
기본 사양
- 처리 속도
- 20 ~ 30 ea/min
- 카톤 형식
- Sleeve
- 중량
- 500kg (본체 기준) + Option
- 소비 전력
- 1kW + Option
03
장비 치수
- Overall Length
- 1,535mm
- Overall Height
- 1,540±50mm
- Working Height
- 850±25mm
02
슬리브 규격
| 구분 | 적용 범위 | 단위 | 비고 |
|---|---|---|---|
| A | 0~100 | mm | 카탈로그 도면 기준 |
| B | 50~100 | mm | 카탈로그 도면 기준 |
| W | 100~200 | mm | 카탈로그 도면 기준 |
| W1 | 100~180 | mm | 카탈로그 도면 기준 |
| H | 35~70 | mm | 카탈로그 도면 기준 |
| H1 | 0~20 | mm | 카탈로그 도면 기준 |
| L | 180~270 | mm | 카탈로그 도면 기준 |
