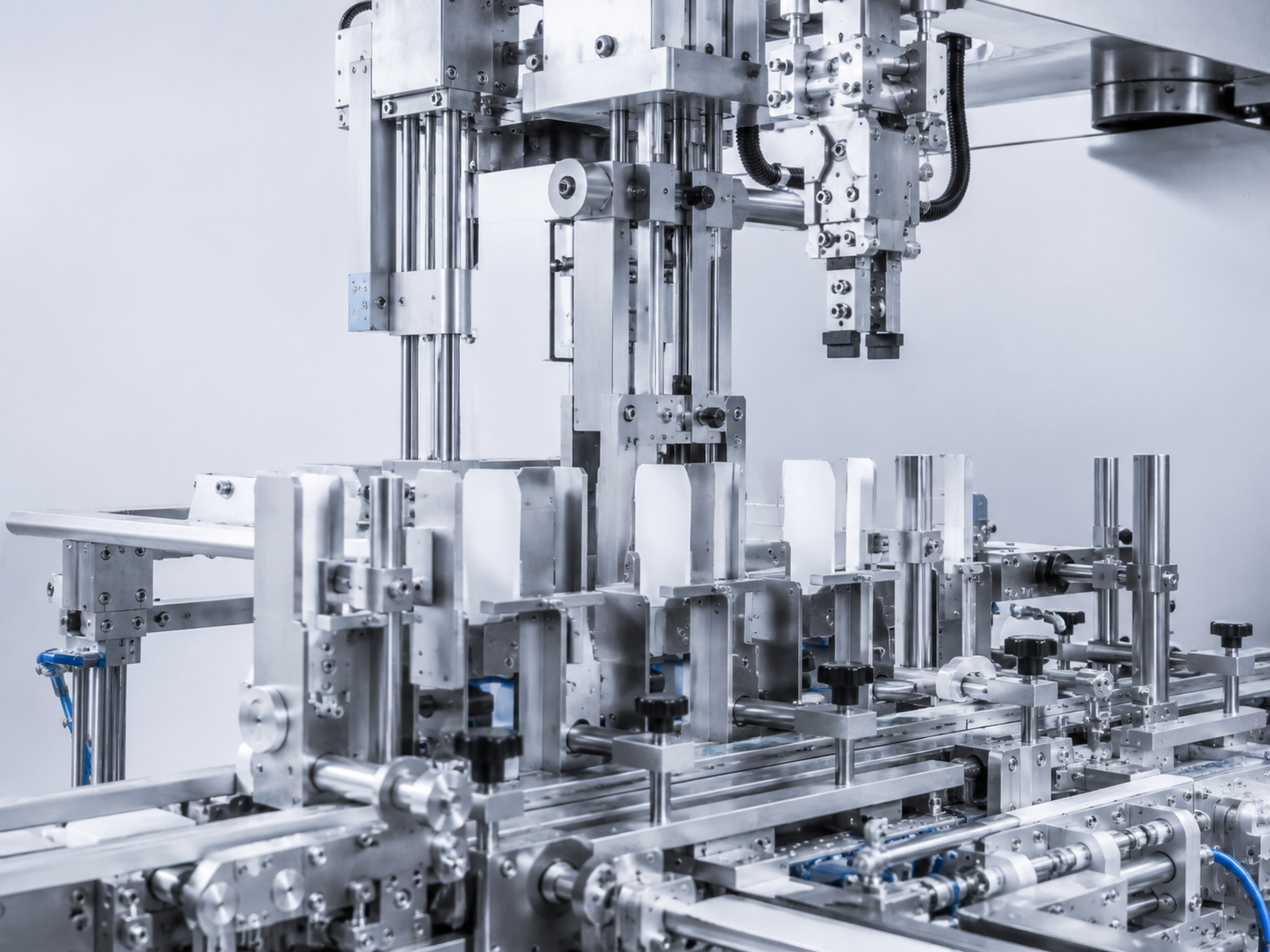

WIDE MANUAL INFEEDING
넓은 작업구간으로 대응하는 수직형 제품 투입
수작업 투입에 적합한 넓은 Infeeding 구간을 확보해 다양한 형태의 제품을 작업자가 확인하며 투입할 수 있도록 구성하고, 빈 카톤 감지 기능으로 다음 포장 공정을 지원합니다.
- 넓은 Infeeding 작업구간
- 수작업 투입 전용
- 빈 카톤 자동 감지
← 전체제품으로 돌아가기
VERTICAL CARTONER
MODELHVC - 12
연속 수직형 카톤 포장기
Continuous Motion Vertical Cartoner
넓은 작업구간과 공구 없는 품목전환 구조를 갖춘 수작업 투입 중심의 연속 수직형 카토너
- 50–120
- 분당 박스 처리 범위
- MANUAL FEED
- 수작업 투입 전용 구조
- TOOL-FREE
- 공구 없는 품목전환
KEY FEATURES
수작업 투입과 품목전환을 고려한 핵심 설계
- 01MANUAL FEED
수작업 투입 전용 구조
작업자가 제품 상태를 확인하며 투입하는 전용 구성
- 02WIDE INFEEDING
넓은 Infeeding 작업구간
다양한 제품을 다루기 위한 넓고 편안한 투입 영역
- 03TOOL-FREE
공구 없는 Size Change
제품 변경 시 별도 교환부품과 공구 사용을 줄인 셋업
- 04EMPTY DETECTOR
빈 카톤 자동 감지
Auto Empty Carton Detector를 이용한 카톤 상태 확인
- 05CLOSURE TYPE
Tuck-in / Hot-melt 대응
제품 조건에 따라 세 가지 카톤 봉함 형식 적용

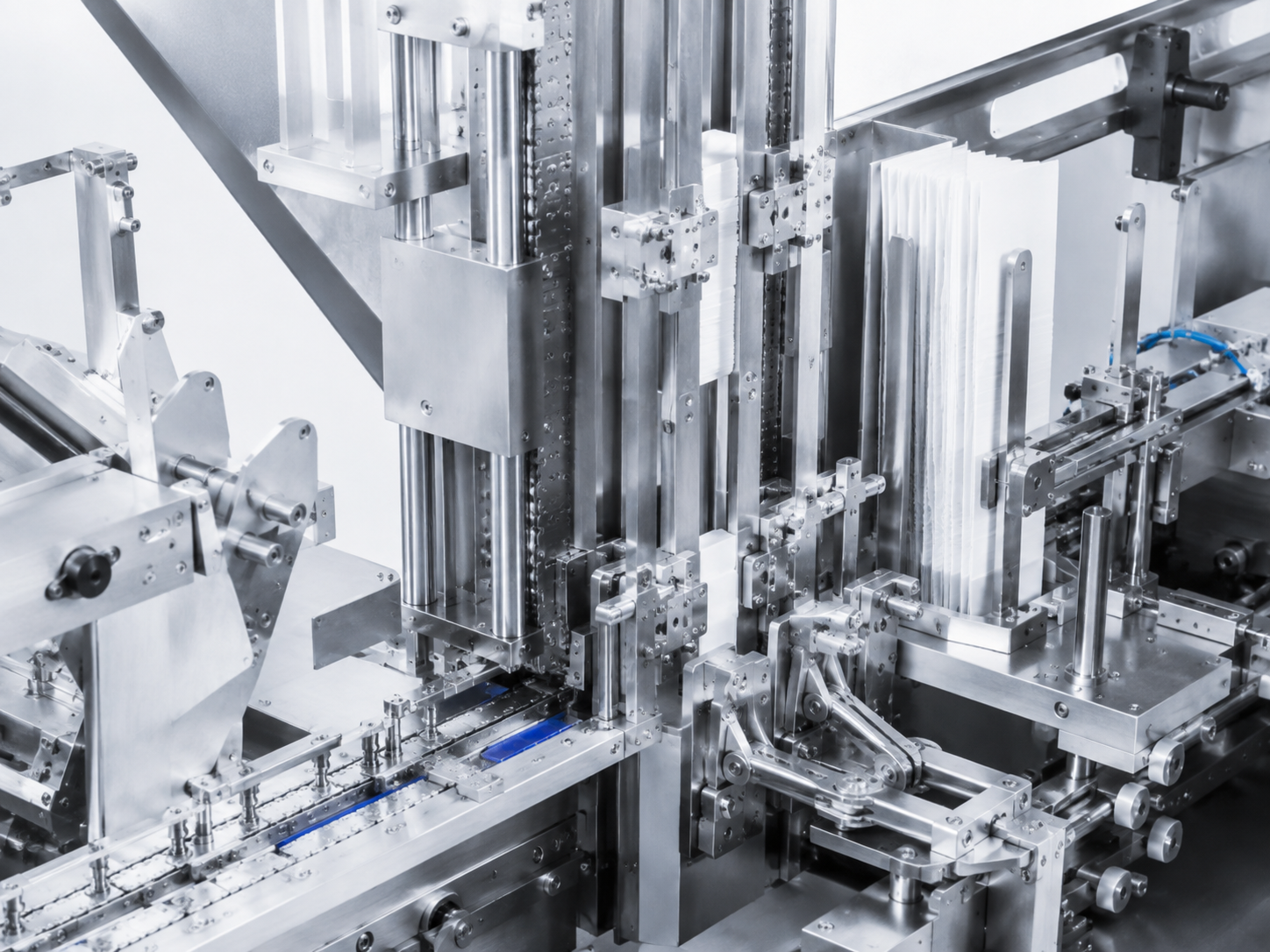

TOOL-FREE SIZE CHANGE
공구 없는 품목전환과 연속 수직 포장
제품 규격 변경 시 별도의 Size Change 부품이나 공구 사용을 줄이는 셋업 구조와 기계식 구동 시스템을 기반으로 다양한 카톤 규격의 연속 수직 포장에 대응합니다.
- 공구 없는 Size Change
- Mechanical Drive
- 다양한 카톤 규격 대응
OPERATION VIDEO
연속 수직 포장 공정의 실제 작동
수작업 제품 투입과 카톤 공급, 봉함으로 이어지는 HVC-12의 실제 운전을 영상으로 확인할 수 있습니다.
SPECIFICATION
제품 사양
01
기본 사양
- 처리 속도
- 50 ~ 120 boxes/min
- 카톤 형식
- Tuck-in / Hot-melt / Tuck-in + Hot-melt
- 중량
- about 1,000kg
- 소비 전력
- 0.7kW
03
장비 치수
- 공식 자료
- 장비 외형 치수 미표기
02
박스 규격
| 규격 | 적용 범위 | 단위 | 비고 |
|---|---|---|---|
| Width | 30~120 | mm | 다양한 제품 크기 적용 |
| Height | 19~70 | mm | 다양한 제품 크기 적용 |
| Length | 60~250 | mm | 다양한 제품 크기 적용 |
