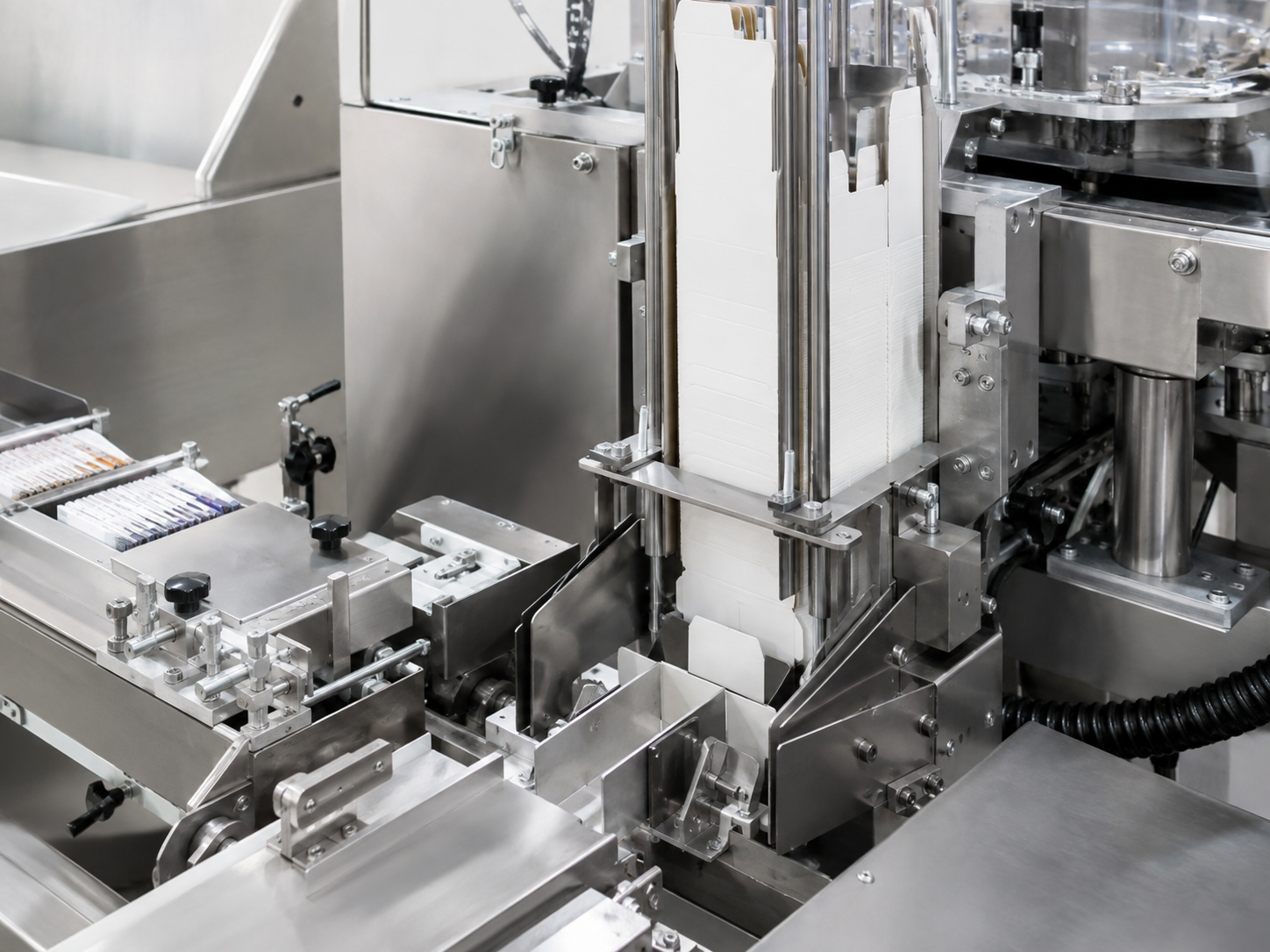

FLEXIBLE PRODUCT FEEDING
수작업과 자동투입에 대응하는 유연한 수직 포장
제품 생산 조건에 따라 작업자 수동 투입과 자동 공급 구성을 적용할 수 있도록 설계해 다양한 생산 방식에서 수직 카톤 포장 공정을 운영할 수 있습니다.
- 수작업 투입 대응
- 자동 제품 공급 구성 대응
- 다양한 생산 조건 적용
← 전체제품으로 돌아가기
VERTICAL CARTONER
MODELHVIC - 60B
간헐 수직형 카톤 포장기
Intermittent Motion Vertical Cartoner
수작업과 자동 제품 투입, 메모리 기반 Size Change에 대응하는 다품종 생산용 간헐 수직형 카토너
- 20–55
- 분당 박스 처리 범위
- DUAL FEED
- 수작업·자동 투입 대응
- AUTO CHANGE
- 메모리 기반 Size Change
KEY FEATURES
다품종 생산과 투입 방식 전환을 고려한 핵심 설계
- 01FLEXIBLE FEEDING
수작업·자동 투입 대응
생산 조건에 따라 작업자 투입과 자동 공급장치 구성 선택
- 02INTERMITTENT
간헐 수직 포장 방식
중·저속 구간에서 안정적인 카톤 포장 작업 수행
- 03MEMORY CHANGE
자동 Size Change
메모리와 서보모터 구동을 이용한 규격 조정 지원
- 04VARIABLE SIZE
다양한 제품 규격 대응
다품종 소량생산과 여러 카톤 규격에 적용 가능한 구성
- 05AUTOMATION OPTION
자동화 옵션 확장
로봇 투입과 인쇄·검사·내용물 공급장치 선택 가능

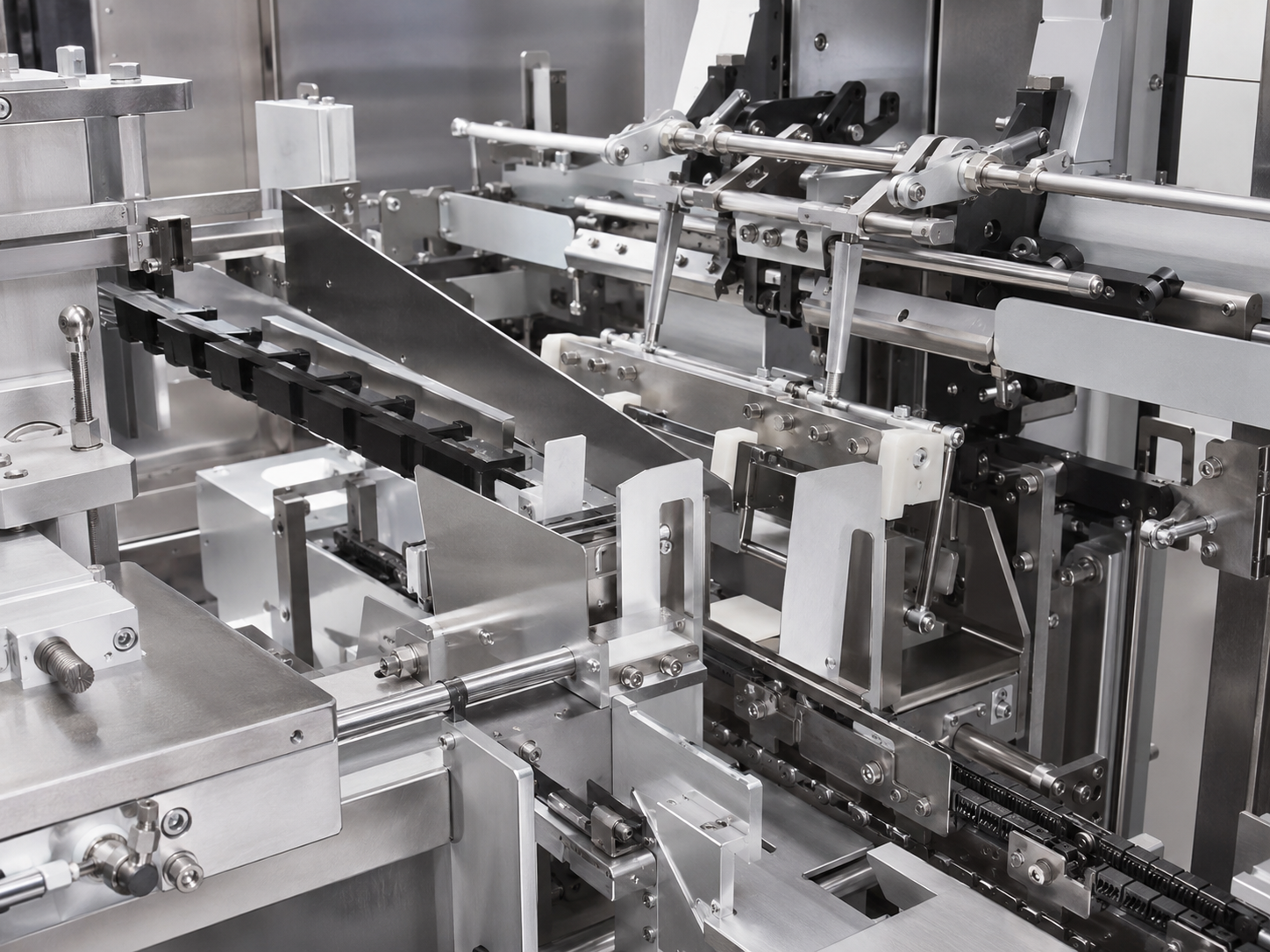

MEMORY SIZE CHANGE
자동 Size Change로 단축하는 품목 전환
제품과 카톤 규격별 설정값을 활용한 조정 구조를 통해 품목 변경 시 반복적인 수동 셋업을 줄이고, 다품종 생산 환경에서 보다 빠른 규격 전환에 대응합니다.
- 메모리 기반 Size Change
- 규격별 서보 조정
- 다품종 생산 대응
OPERATION VIDEO
간헐 수직 포장 공정의 실제 작동
제품 투입과 카톤 공급, 포장으로 이어지는 HVIC-60B의 실제 운전을 영상으로 확인할 수 있습니다.
SPECIFICATION
제품 사양
01
기본 사양
- 처리 속도
- 20 ~ 55 boxes/min
- 카톤 형식
- Tuck-in (Reverse type only)
- 중량
- about 1,000kg (SPECIFICATION 표기)
- 소비 전력
- 0.7kW
03
장비 치수
- Width
- 890mm (로봇 포함 2,284mm)
- Height
- 2,157mm
- Length
- 4,195mm
- 본체 중량
- about 1,500kg (별도 표기)
02
박스 규격
| 규격 | 적용 범위 | 단위 | 비고 |
|---|---|---|---|
| Width | 30~120 | mm | 별도 표기 32~95 |
| Height | 19~70 | mm | 별도 표기 20~65 |
| Length | 60~250 | mm | 별도 표기 55~150 또는 120~250 |
